    滚筒筛


    滚筒筛-滚筒筛分机


  • 滚筒筛简介:

         滚筒筛分机是根据物料的颗粒大小进行分级处理的一种选矿设备,又被称为滚筒筛分机,因工艺布置简单,被广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。常用在中、细粒物料的分级筛分,以提高物料的质量。吉宏机械可根据用户的不同实际情况,可专业定制各种型号规格、各种振动方式的高级滚筒筛。



    滚筒筛图片:

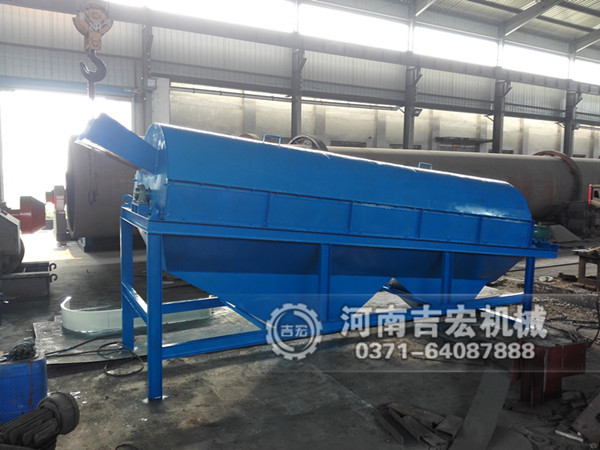

    滚筒筛

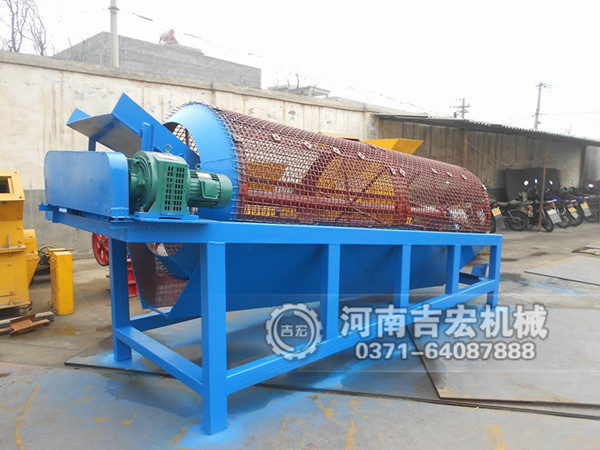

    通轴滚筒筛分机

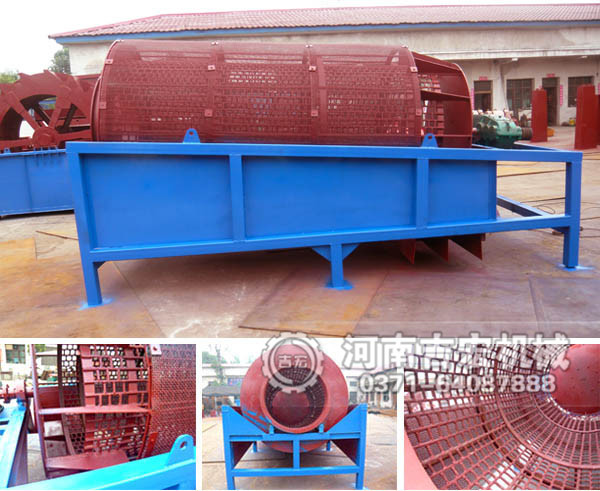

    无轴滚筒筛沙机(也叫托轮滚筒筛)

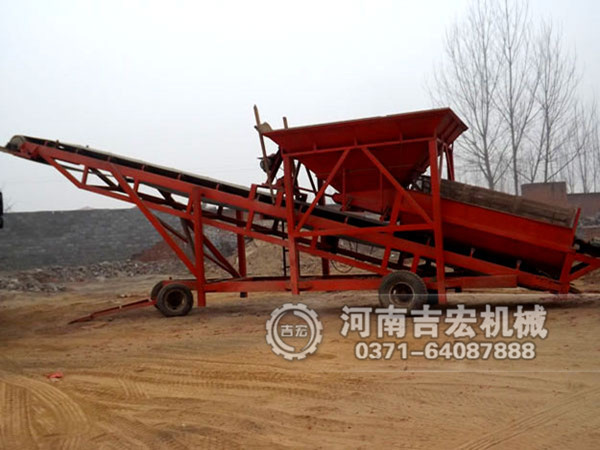

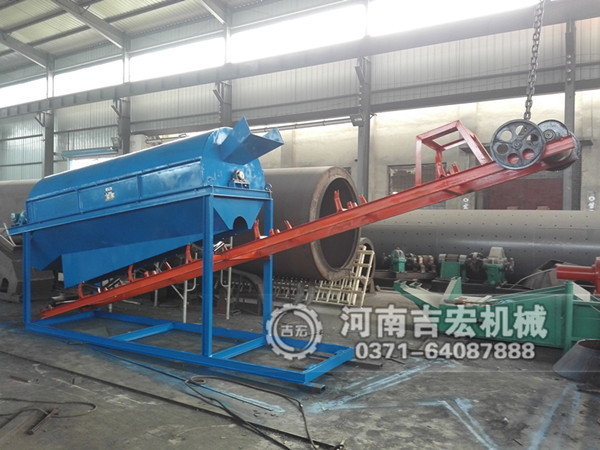

    筛分输送一体机

    滚筒筛生产现场图片:

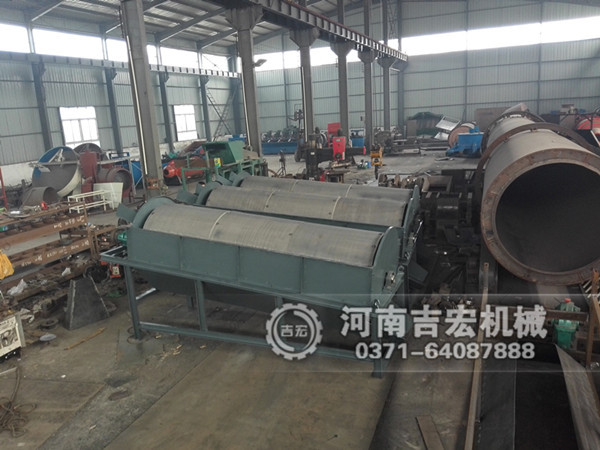

    滚筒筛生产现场


    滚筒筛分机的结构特点:

        滚筒筛主要由滚筒装置,减速机,电机,筛内清理装置,底部支架,密封罩,出料口,进料口等组成。筒体呈倾斜放置,筒体被防尘密封罩罩住,生产过程中几乎物粉尘和噪音污染。



    滚筒筛分机用途:

         滚筒筛主要针对物料的颗粒大小进行分级处理,广泛应用于电力、矿山、冶金、建材,化工等生产行业。常用于耐火材料,煤炭,砂场石块的分级,以及煤,焦炭,白灰,砂金矿等粘湿物料的筛选,使产品结构更匀整,以满足生产需要。



    滚筒筛分机的工作原理:
        电机驱动滚筒轴线作旋转运动,减速机调节筒体以一定的转速旋转,物料由进料口进入筒体内,在旋转产生的离心力作用下,物料在筒内翻滚,自上而下通过分级筛网析出,由于筛网分级尺寸不同,物料逐渐被分离筛选,粒度合格的物料经筛分后落入到各自的漏斗,然后由人力方式运出或通过输送机自流送往成品站。合格产品经过下端出料口排出,颗粒较大,分选不合格的产品经另一排料口排出,筒内清理装置,使筛网不宜被阻塞。



    滚筒筛性能特点:

         1 筛孔不易堵塞。

         2 滚笼筛运行平稳,噪声较低。

         3 滚笼筛结构简单,维修方便。

         4 筛分筒可封闭,易于密闭收尘。

         5 滚笼筛整机可靠性高,一次性投资较少。

         6 采用特制筛网,筛分效率高,使用寿命长。

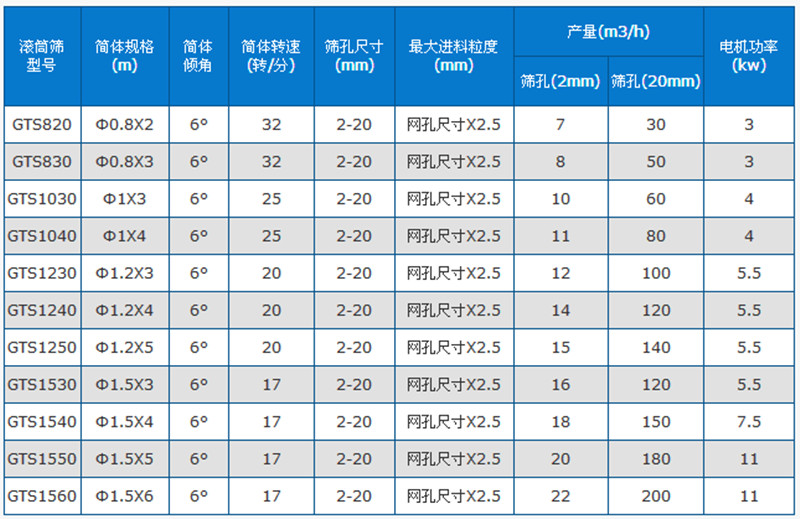

    滚筒筛技术参数:

    滚筒筛
    型号
    简体规格(m) 简体倾角 简体转速(转/分) 筛孔尺寸(mm) 最大进料粒度(mm) 产量(m3/h) 电机功率(kw)
    筛孔(2mm) 筛孔(20mm)
    GTS820 Φ0.8X2 32 2-20 网孔尺寸X2.5 7 30 3
    GTS830 Φ0.8X3 32 2-20 网孔尺寸X2.5 8 50 3
    GTS1030 Φ1X3 25 2-20 网孔尺寸X2.5 10 60 4
    GTS1040 Φ1X4 25 2-20 网孔尺寸X2.5 11 80 4
    GTS1230 Φ1.2X3 20 2-20 网孔尺寸X2.5 12 100 5.5
    GTS1240 Φ1.2X4 20 2-20 网孔尺寸X2.5 14 120 5.5
    GTS1250 Φ1.2X5 20 2-20 网孔尺寸X2.5 15 140 5.5
    GTS1530 Φ1.5X3 17 2-20 网孔尺寸X2.5 16 120 5.5
    GTS1540 Φ1.5X4 17 2-20 网孔尺寸X2.5 18 150 7.5
    GTS1550 Φ1.5X5 17 2-20 网孔尺寸X2.5 20 180 11
    GTS1560 Φ1.5X6 17 2-20 网孔尺寸X2.5 22 200 11







    更多图片

    滚筒筛滚筒筛滚筒筛滚筒筛
