    直线振动筛(直线筛)


    吉宏机械直线振动筛(直线筛)产品介绍


  • 直线振动筛(直线筛)简介:

            吉宏机械经营直线振动筛已经有多年的历史了,是国内专业的直线振动筛厂家,在生产制造过程中积累了大量成熟的经验,在用户中得到了广泛认可。我公司生产的直线振动筛型号丰富,可选择的余地大,价格合理,同时,我们始终坚持质量第一、服务至上的经营理念,在售前、售中、售后均坚持服务至上的原则,我们要用我们的服务,为客户提供一台质量可靠、性价比高的设备。

            直线振动筛简称直线筛,是采用双振动电机驱动的通用型振动筛分设备。装配两台振动电机做同步、反向运转产生振动,在偏心块所产生的激振力在平行于电机轴线的方向的合力相互抵消,而在垂直于电机轴的方向的合力在偏心块同向时达到最大,因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一定的夹角,在激振力和物料自重力的合力作用下,物料在筛网上被抛起跳跃式向前作直线运动,而颗粒较小物料通过筛孔下落,从而达到对物料进行筛选和分级的目的。 最高筛分目数325目,可筛分出7种不同粒度的物料。
            直线振动筛多用于粒度在0.074-5mm,含水量小于70%、无粘性,无牵连等各种干式颗粒粉状物料的筛分,最大给料粒度一般不大于10mm(如有特殊要求另行设计)。 该振动筛也可以进行液体的过滤筛分作业,可用于污水处理,亦可以用于较大颗粒的煤粉类物料的筛分,在进行较大物料处理时,筛体,筛网厚度需增加,电机功率加大,换装冲孔筛板作为筛网等。具体情况,可详细咨询我公司技术人员。



    直线振动筛(直线筛)图片:



    直线振动筛(直线筛)结构特点:

            直线振动筛具有体积小、结构简单、筛分精度高、全封闭无污染、噪音低、能耗低、维修方便、保养简单、筛网寿命长等优点。

            直线筛有单层或多层使用,最多可达到五层,筛框一般为木制结构。当所需筛孔较大,产量较高时筛框可制成钢质结构。若筛分腐蚀性物料,与物料接触部分可采用不锈钢制作。电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。如客户有特别需求,可以根据用户需要进行特殊设计制造。



    直线振动筛(直线筛)其它图片:



    直线振动筛(直线筛)用途:

            直线振动筛是矿山、选矿、选煤、建材、热电厂、化工等工业部门的重要筛分设备。

            直线振动筛可供选煤、选矿、建材、水电、化工等行业对中、细粒度物料进行干、湿式筛分和脱水、脱介、脱泥。该筛机技术参数先进,振动强度高,处理能力大,筛分效率高。采用双电机自同步直接通过联轴器拖动振动器,结构简单,维修方便,运行平稳,噪音小,使用寿命长。

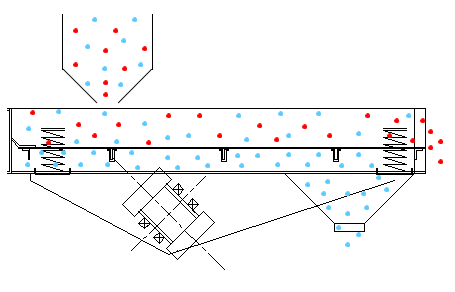

    直线振动筛(直线筛)工作原理:
            直线振动筛为双振动电机驱动。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—10mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不易大于10mm。

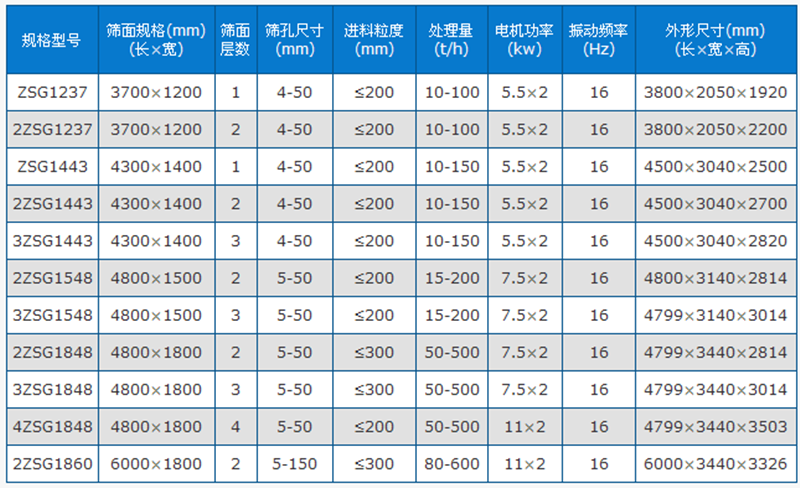

    直线振动筛(直线筛)技术参数:

    型号 筛面规格
    (长×宽)
    筛面层数 筛孔尺寸 进料粒度 处理量 电机功率 总重量 振动频率 双振幅 筛面倾角 外形尺寸(长×宽×高)
    (mm) (mm) (mm) (t/h) (kw) (kg) (Hz) (mm) (℃) (mm)
    ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
    2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
    ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
    2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
    3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
    2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
    3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
    2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
    3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
    4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
    2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
