    四齿辊破碎机


    四齿辊破碎机_四齿辊破碎机价格


  • 四齿辊破碎机简介:
            四齿辊破碎机配置四个破碎辊,上两辊为齿辊面,下两辊为堆焊辊面(或平辊面),适用于成品粒度要求2-20mm的细碎和中碎作业。如用于热电行业硫化床锅炉、普通锅炉原煤的破碎;铁矿行业破碎铁矿石;化肥行业破碎化肥原料;太阳能行业破碎废玻璃管等,或者与上述类似的破碎场合。
            若被破物料的硬度超过180Mpa时均可选择加重机型。根据用户要求分为皮带和联轴器传动(硬链接)传动方式。本设备动力也可以按照用户要求将电动机改装为柴油机或汽油机。

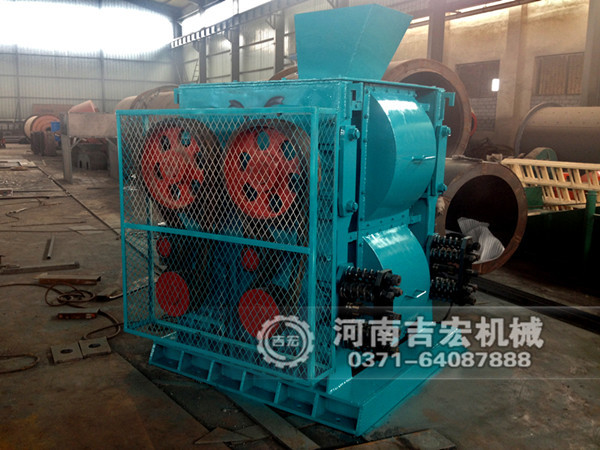

    四齿辊破碎机设备示意图:

    四齿辊破碎机
    四齿辊破碎机齿辊


    四齿辊破碎机

    四齿辊破碎机用途:
            四齿辊破碎机由单台或者多台电机带动破碎机两侧皮带轮,使齿辊做相向转动,符合两齿辊间隙的物料自动落下,大于两齿辊的物料在齿辊上受到组合破碎(劈、搓折、击)从而达到所需粒度的要求。适用于抗压强度小于240Mpa、湿度小于30%的硬、中硬度及软物料而且要求粒度粉末状少、颗粒状多的细碎及中碎作业。如煤、焦炭、化肥原料、石油焦、玻璃管、化工原料等或与以上硬度相当的固体物料。本四辊式破碎机设备具有使用维修费特低、破碎比大、性能可靠、粉尘少、噪音低等特点。



    四齿辊破碎机工作原理:
            四齿辊破碎机是利用四个高强度耐磨破碎辊相对旋转产生的高挤压力和剪切力来破碎物料,物料进入上两齿辊间隙(V型破碎腔)以后,受到两齿辊相对旋转的挤压和剪切作用,首次将物料挤轧、剪切后(粗破),再次进入相对旋转的下两辊,再由下两辊挤轧、剪切、和啮磨(细破)成需要的粒度再由输送设备送出。

    四齿辊破碎机工作原理

    四齿辊破碎机工作原理图,内部结构图

    四齿辊破碎机优势:
            吉宏机械根据现行进口与国产细破碎机在运行中存在的问题,通过结构设计上的改进与提高,彻底解决了原煤等物料细碎方面存在的问题,如能很好的避免过粉碎现象,能对劣质煤及矸石有效的破碎而不损坏设备,特别是采用液压自动退让装置和杂物清除装置,能有效的防止非铁磁性合金块状物,硬石块对齿辊的破坏和木块及柔性物体对齿辊正常工作的危害。

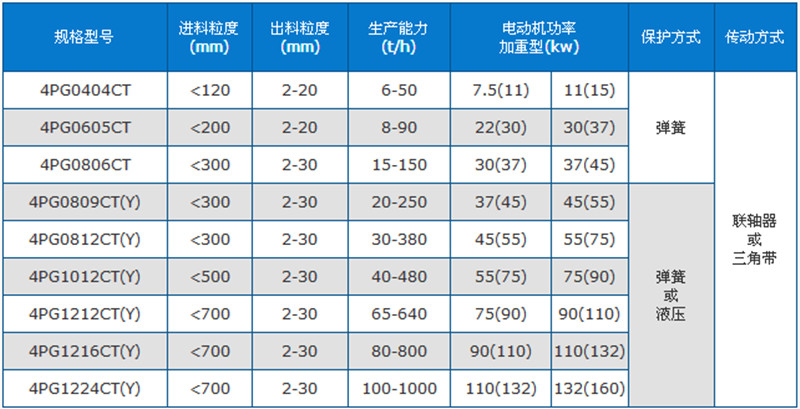

    四齿辊破碎机型号技术参数

    序号

    规格型号

    进料粒度(mm)

    出料粒度(mm)

    生产能力(t/h)

    电机功率
    (加重型kw)

    保护
    方式

    传动
    方式

    1

    4PG0404CT

    <120

    2-20

    6-50

    7.5(11)

    11(15)

    弹簧

    三角带

    联轴器

    2

    4PG0605CT

    <200

    2-20

    8-90

    22(30)

    30(37)

    3

    4PG0806CT

    300

    2-30

    15-150

    30(37)

    37(45)

    4

    4PG0809CT(Y)

    300

    2-30

    20-250

    37(45)

    45(55)

    弹簧

    液压

    5

    4PG0812CT(Y)

    300

    2-30

    30-380

    45(55)

    55(75)

    6

    4PG1012CT(Y)

    500

    2-30

    40-480

    55(75)

    75(90)

    7

    4PG1212CT(Y)

    700

    2-30

    65-640

    75(90)

    90(110)

    8

    4PG1216CT(Y)

    700

    2-30

    80-800

    90(110)

    110(132)

    9

    4PG1224CT(Y)

    700

    2-30

    100-1000

    110(132)

    132(160)

    备注:

            1、型号命名方式(以4PG0806CT为例):4表示四辊,P表示破碎机,G表示辊式,08表示碾辊直径(800mm),06表示碾辊宽度(600mm),C表示齿辊面,T(Y)表示弹簧保护(液压保护)。
            2、以上表中出料粒度的数字范围表示粒度可以调节。
            3、因设备不断技术改进,以上数据仅供参考,实际数据以CAD电子版图纸为准。
