    颚式破碎机


    颚式破碎机_颚式破碎机价格


  • 鄂式破碎机简介及用途:

             颚式破碎机俗称鄂破,又名老虎口。由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。被破碎物料的最高抗压强度为320Mpa。

             颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器, 进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。颚式破碎机结构简单,制造容易,工作可靠,使用维修方便。

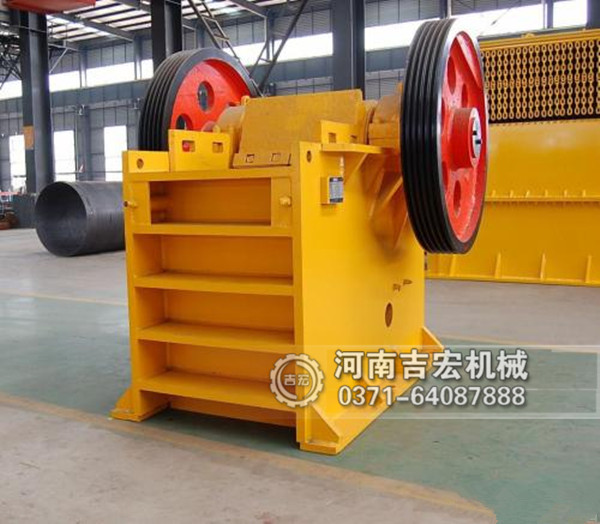

    鄂式破碎机图片:



    颚式破碎机



    鄂式破碎机结构:

             鄂式破碎机主要由:固定颚板、活动鄂板、机架、上下护板、调整座、动鄂拉杆等组成。很好的了解鄂式破碎机的内部结构能对鄂式破碎机使用过程中和出现问题时能起到很好的帮助作用。

             颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形 成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在 两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

             颚式破碎机按照活动颚板的摆动方式不同,可以分为简单摆动式颚式破碎机(简摆颚式破碎机)。复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。

    颚式破碎机

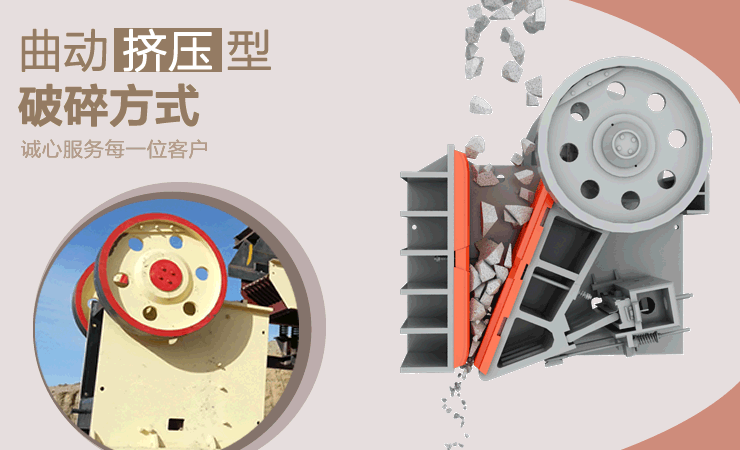

    颚式破碎机工作原理:

             鄂式破碎机工作时,活动鄂板对固定鄂板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两鄂板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从诽料口排出。

             在将巨大石块破碎成小石块的过程中,第一道破碎机通常为“主”破碎机。历史最长,也最坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有颚齿的破碎室,颚齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心住,此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。尽管此工作环境极为苛刻,颚式破碎机仍需非常可靠的工作,这是保证生产效率的关键一环。

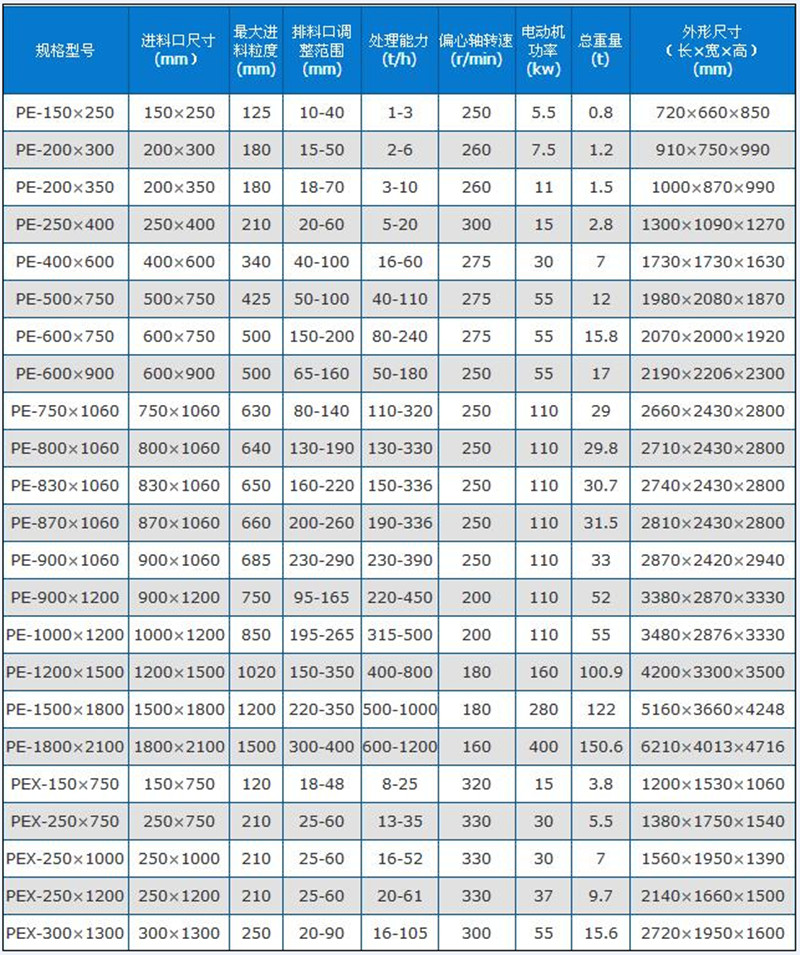

    颚式破碎机型号技术参数

    型号 进料口尺寸
    (mm)
    最大进
    料粒度
    (mm)
    排料口调
    整范围
    (mm)
    处理能力
    (t/h)
    偏心轴转速
    (r/min)
    电动机功率
    (kw)
    总重量
    (t)
    外形尺寸
    (长×宽×高)
    (mm)
    PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
    PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
    PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
    PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
    PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
    PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
    PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
    PE-600×900II 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
    PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
    PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
    PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
    PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
    PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
    PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
    PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
    PE-1200×1500 1200×1500 1020 150-350 400-800 180 160 100.9 4200×3300×3500
    PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280 122 5160×3660×4248
    PE-1800×2100 1800×2100 1500 300-400 600-1200 160 400 150.6 6210×4013×4716
    PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
    PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
    PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
    PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
    PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600
