    双辊破碎机


    双辊破碎机_双辊破碎机价格


  • 双辊破碎机简介:
            双辊破碎机是我们吉宏机械的主打产品,该双辊破碎机在制砂生产线、砂石料生产线、砖瓦生产线等各种生产线中起着不可或缺的作用,是您发财致富的好帮手。双辊破碎机是利用两组单独传动的辊轴,相对旋转产生的挤轧力和磨剪力来破碎物料。当物料进入机器的破碎腔以后,物料受到转动辊轴的啮力作用,使物料被逼通过两辊之间,同时受到辊轴的挤轧和剪磨,物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙,向机器下方抛出,超过间隙的大颗粒物料,继续被破碎成小颗粒排出。

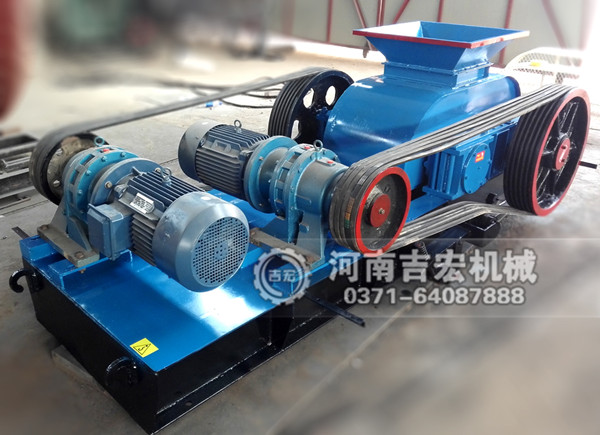

    双辊破碎机实物图片:

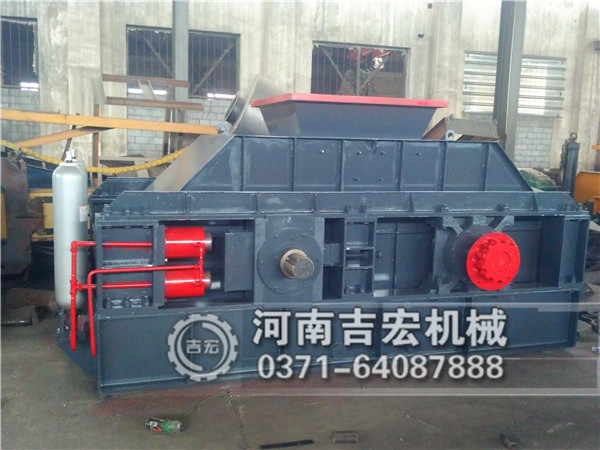

    1210大型连轴弹簧对辊破碎机图片
    1210大型连轴弹簧对辊破碎机图片



    双辊破碎机适用物料:

    河卵石  方解石  石英  大理石  鹅卵石  膨润土  铁矿石  青石  山石  水渣  石灰石  风化砂  辉绿岩  花岗岩  玄武岩等



    河卵石 方解石 石英 大理石
    河卵石 方解石 石英 大理石
    鹅卵石 膨润土 铁矿石 石灰石
    鹅卵石 膨润土 铁矿石 石灰石



    双辊破碎机用途:
            双辊破碎机可供选矿,化工,水泥,耐火材料,磨料,建筑材料等工业部门中,细碎高、中硬度以下的矿石,岩石及耐火材料之用。双辊破碎机尤其在耐火材料和采矿行业中比一般破碎机械更优异的效果。近几年来,还广泛被应用于破碎钢砂等行业。

    对辊破碎机破碎物料对比

    对辊破碎机试机破碎效果图(出料粒度可调节)







    双辊破碎机结构及工作原理:

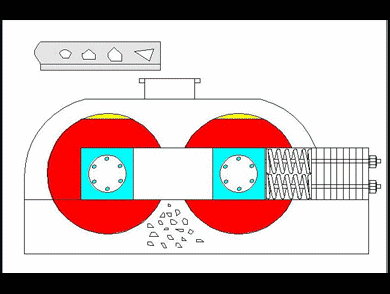

    双辊破碎机工作原理



            双辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
            1、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
            2、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。
            3、为了安全,传动部分应根据实际情况自行安装安全罩。



    双辊破碎机型号技术参数

    型  号

    进 料
    粒 度
    (mm)

    出 料
    粒 度
    (mm)

    生 产
    能 力
    (t/h)

    电 机
    功 率
    (kw)

    重 量
    (t)

    外  形
    尺  寸
    (mm)

    2PG400×250

    <35

    ≤2-8

    2-10

    2×5.5

    1.3

    2110×870×810

    2PG610×400

    <65

    ≤2-20

    5-20

    2×15

    3.9

    3510×1420×1030

    2PG750×500

    <75

    ≤2-25

    10-40

    2×18.5

    9.5

    4210×1630×1260

    2PG800×600

    <80

    ≤2-25

    12-45

    2×22

    10.8

    4505×1780×1320

    2PG1000×700

    <100

    ≤3-30

    20-65

    2×30

    14.9

    5310×2175×1595

    2PG1200×800

    <120

    ≤3-35

    35-80

    2×37

    25.5

    6290×2270×1870

    2PG1500×800

    <130

    ≤3-45

    50-120

    2×75

    33.7

    7460×2410×2290

    2PG1600×1000

    <150

    ≤3-50

    60-140

    2×90

    41.2

    8220×2680×2475
