    强力分级齿辊破碎机


    强力分级齿辊破碎机工作原理及技术参数


  • 强力分级齿辊破碎机介绍:
            强力双辊破碎机也叫强力双齿辊破碎机,是一种全新概念的分级破碎设备,它完全不同于传统的齿辊式破碎机靠撞击和挤压来破碎物料,而是使用剪切和拉伸的共同作用来实现物料的破碎。由于采用了低转速、特殊齿形,物料的过粉碎和超粒均较少。

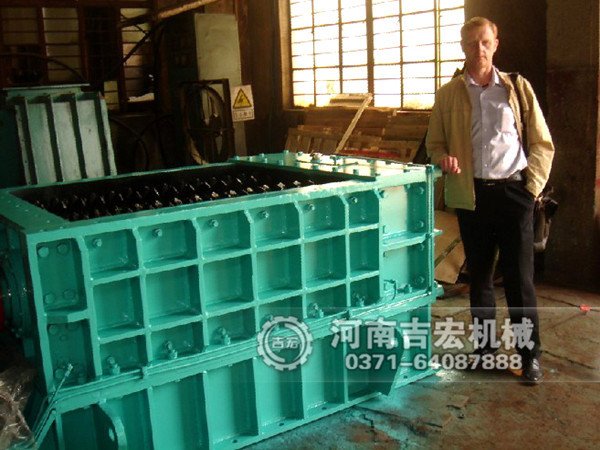

    强力分级齿辊破碎机图片:



    强力分级齿辊破碎机用途:
            2PLF、FP系列强力分级破碎机主要适用于煤矿、电力、矿山、冶金、化工等行业脆性块状物料的粗、中级破碎。



    强力分级齿辊破碎机工作原理:
            分级式齿辊破碎机由两台电动机将动力经减速器减速后分别驱动两平行安装的齿辊相向旋转,当物料落入分级破碎机双辊之间时,带有螺旋齿牙或刀形齿板首先将物 料筛分,小于排料粒度的颗粒直接通过而不需要破碎,进入排料溜槽,在垂直应力或剪切力的共同作用下,大块物料受齿辊齿牙的劈裂、剪切,拉伸被破碎,从排料 口排出。



    强力分级齿辊破碎机齿板图:



    强力分级齿辊破碎机结构:

            齿辊分级式破碎机该破碎机主要由电动机、限矩型液力偶合器、联接罩、减速器、齿辊、机体等部分组成。
            (1)限矩型液力偶合器
            限矩型液力偶合器用于电动机和减速器之间的联接。既可减少启动时的冲击和振动。又起到过载保护作用。
            (2)联接罩
            联接罩将电动机和减速器联为一体。起承担电机重量、保护液力偶合器的作用。具有使电动机与减速器保证同心的功能。另外罩上没有观察孔。可随时观察液力偶合器的情况。
            (3)齿辊
            齿辊是直接破碎机物料的关键部件。齿牙螺旋排列。齿座与主轴采用多个燕尾糟配合组装。增加剪切强度。牢固可靠。相向旋转的两齿辊轴将小块物料筛下。大块物料通过破碎齿将其破碎。破碎齿采用特种配方,融合多种稀有元素铸造,加工后,淬火处理,既有较高的强度又有一定的韧性,耐磨性好,使用寿命长。
            (4)联轴器
            采用高性能聚氢脂梅花形弹性联轴器,属柔性联接,大大减轻了齿辊对减速器的冲击与振动。
            (5)安全销装置
            减速器在破碎机上起到关键的作用,需要重点保护。减速器与齿辊之间增加了安全销装置。如重负荷启动,强度大时。安全销被切断。此时电动机和减速器旋转但齿辊不转。传感器将信号传给PLC。令电动机停转,减速器和电机得到了可靠保护。安全销造价低、更换方便,设备的维护成本大大降低,安全销装置其原理及性能相当于电路上的保险丝。
            本破碎机采用剪切破碎技术,基本消除过粉碎现象。体积小、重量轻,适合于井下,厂房及露天作业破碎系统的初破、二破和三破。

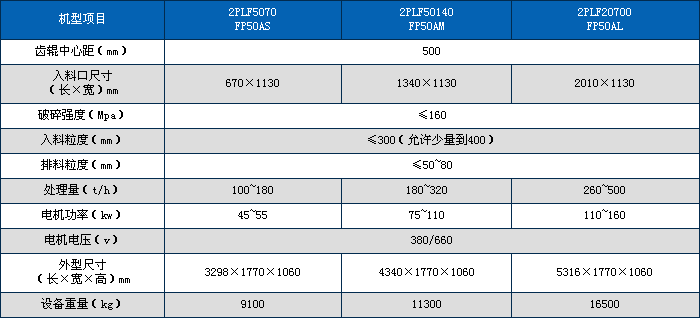

    强力分级齿辊破碎机技术参数:

    2PLF、FP强力分级齿辊破碎机技术参数
    2PLF、FP强力分级齿辊破碎机技术参数

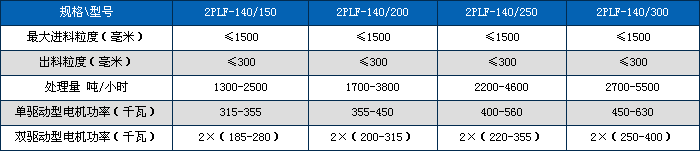

    初碎分级式齿辊破碎机140系列:
    初碎分级式齿辊破碎机140系列

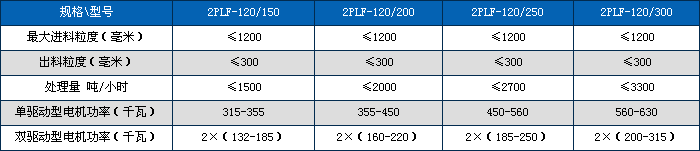

    初碎分级式齿辊破碎机120系列:
    初碎分级式齿辊破碎机120系列

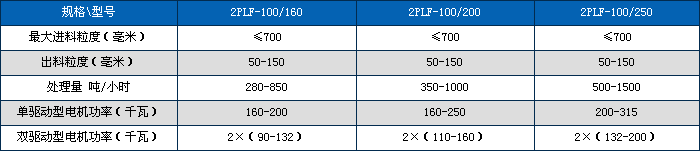

    初碎分级式齿辊破碎机100系列:
    初碎分级式齿辊破碎机100系列

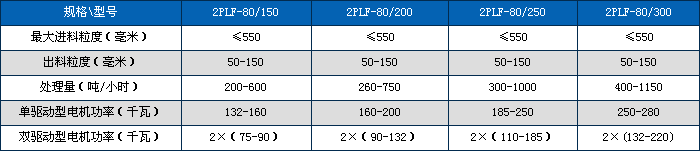

    中碎分级式齿辊破碎机80系列:
    中碎分级式齿辊破碎机80系列

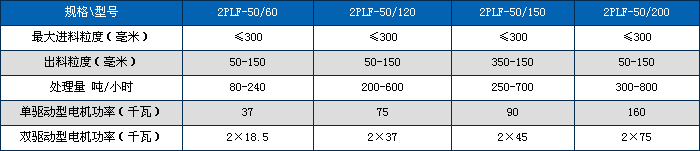

    细碎分级式齿辊破碎机50系列:
    细碎分级式齿辊破碎机50系列



    强力分级齿辊破碎机优点:
            1.分级破碎机靠剪切和拉伸破碎物料,破碎后产品粒度均匀,超粒度与过粉情况低。
            2.传动装置结构紧凑、运行灵活、噪音小、安全性高。
            3.采用液力偶合器与“实用新型”安全联轴器双重过载保护,安全可靠。
            4.采用“实用新型”破碎机齿盘,齿盘螺旋排列,耐磨性能好,使用寿命长。
            5.机体采用模块化设计,各单元之间组合方便快捷,便于井下及煤楼的拆装和运输。
            6.整机高度低,适用于空间狭小的工作环境。
            7.可根据用户要求,安装测速传感器与PLC编程控制监控设备的工作状态,实现远程控制。
            8.采用自动供油系统,延长轴承的使用寿命,降低日常维护的工作强度。
